國會二期屋面網殼開始滑移安裝，將建成108米可開合屋面
時間:2020-07-08 01:19:15
瀏覽數：
6月29日上午9時，由北京機施承建的國家會議中心二期工程會展區鋼結構屋面網殼開始滑移安裝，這也標志著距離該工程主體結構全面封頂又邁近了一步。

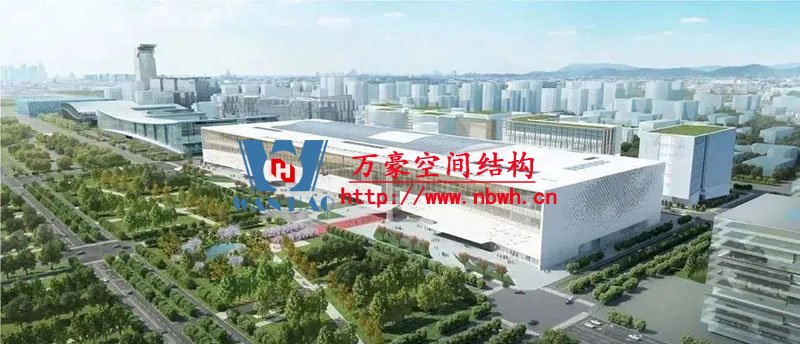

位于北京奧林匹克中心區的國家會議中心二期工程總建筑規模約77萬平方米，建筑總長460米，寬150米，總用鋼量12.6萬噸，主體建筑由會議區、會展區和介于兩者之間的迎賓廳組成，2022北京冬奧會期間，這里將作為主新聞中心和國際廣播中心投入使用。
正在滑移施工的鋼屋面網殼用鋼量約2800噸，南北長168米，東西跨度72米，鋼屋蓋網殼面積大，距離地面高度為44米-52米，高空作業量大，構件吊次多達3000次，吊裝時間約2個月，工期緊，鋼結構焊接精度和質量要求極高，屋蓋網殼為索承結構，控制變形難度大。

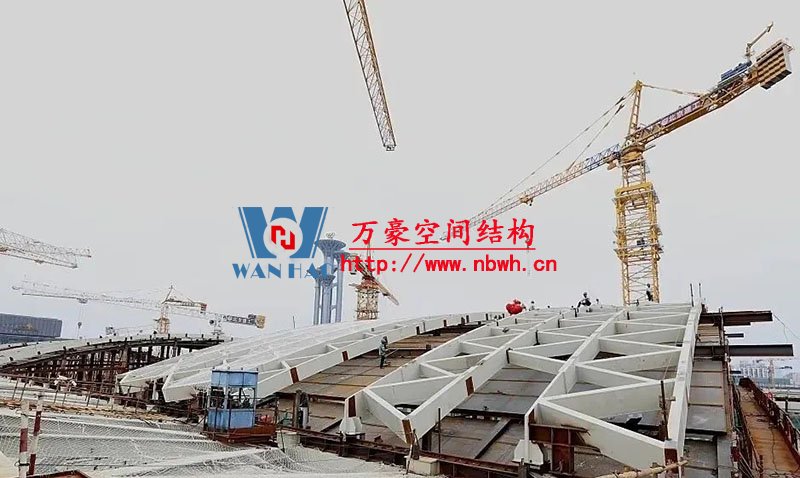

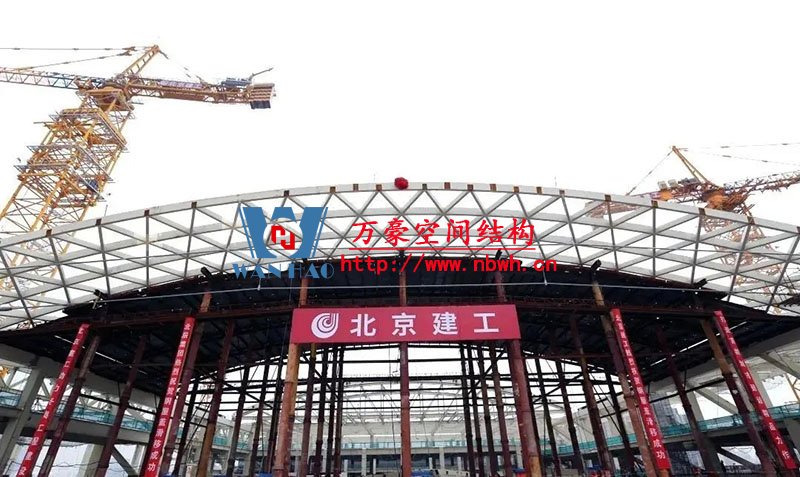

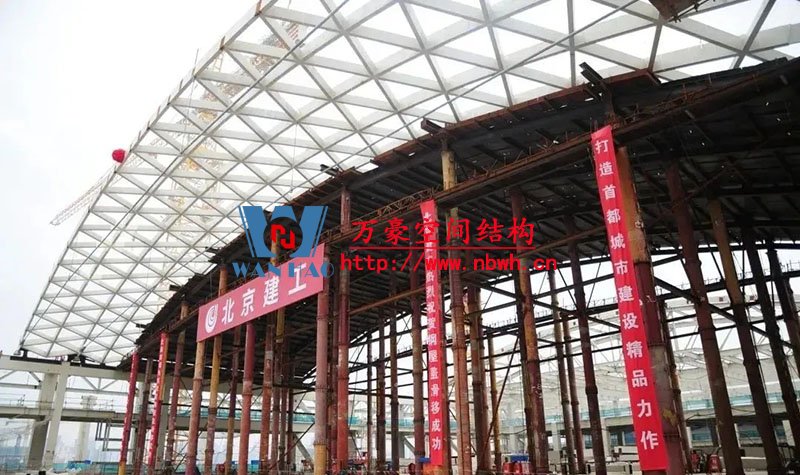

此次滑移安裝的鋼結構網殼位于國會二期會展區頂層，呈拱形，像一座鋼橋橫跨在東西兩側的鋼梁上，拱形屋面網殼最高點距離頂層底板為20米。正在施工的屋面網殼一共56榀小鋼橋，每榀小鋼橋東西跨度為72米，南北方向?qū)挾葹?米，先在地面進行小塊拼裝，再吊裝到空中平臺進行拼裝，最后分步進行頂推滑移，滑移到位后按方案順序進行焊接固定，預計8月初鋼屋蓋即可整體亮相。

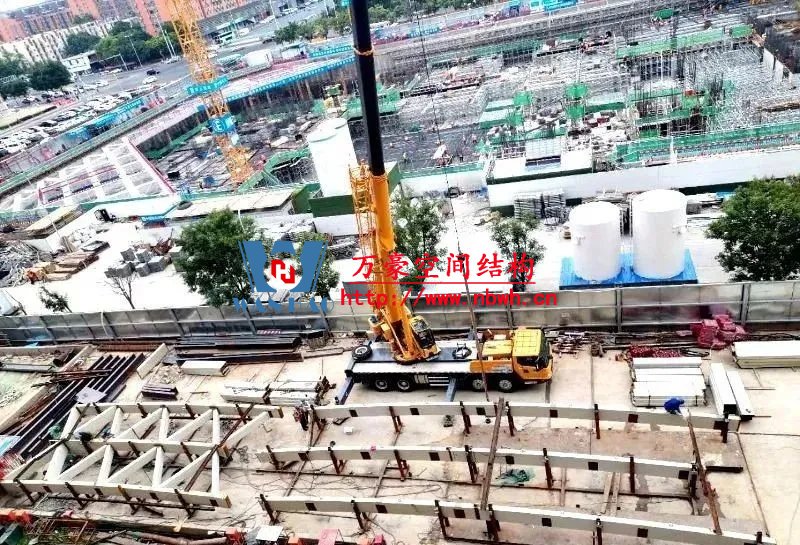

將多塊小鋼構件在地面拼裝成小鋼橋后吊到20米高的高空操作平臺上。
在會展區頂層設置2個高空操作平臺，分別橫跨在屋面3等分處，先將6榀小鋼橋在高空平臺上拼成一個滑移單元，然后給每一榀小鋼橋“穿上滑靴”進行滑移施工。

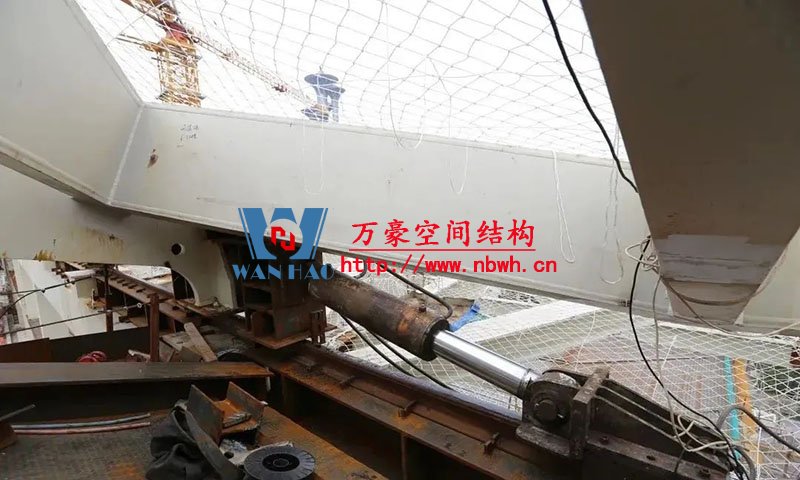

滑移前，事先設置滑軌，鋼橋兩端各安裝1臺-2臺液壓千斤頂和同步傳感器，從2個平臺分別向兩側頂推滑移，每滑移6米要進行鋼索張拉，確保屋面結構穩固，最終將屋蓋滑移到設計位置。
滑移施工技術是指網架單元在事先設置的滑軌上滑移到設計位置拼接的施工方法。據企業史志記載，1977年，機施公司采用高空滑移的安裝方法完成中國援建扎伊爾人民宮會議廳工程鋼屋架的滑行施工；1979年，機施公司采用高空滑移的安裝工藝完成援?dāng)⒗麃喆篑R士革體育館工程屋蓋施工。依據我國滑移法施工最早總結文獻記載，機施公司是我國最早采用滑移技術施工的企業，最初采用的術語是“滑行安裝施工技術”。
多年來，北京機施基于滑移技術總結并申報了多項專利，發明專利有《超大跨度張弦拱形鋼結構的高空原位施工技術》《大跨度張弦拱形鋼結構桁架的滑移施工技術》，實用新型專利有《一種鋼結構滑移機構》《BJZ-40型計算機控制全自動液壓頂推裝置》等，這些技術成果使北京機施在鋼結構滑移施工技術方面保持著行業領先地位。
